Modelado BIM de Instalaciones de Gas Natural y GLP: Proyecto Ejecutivo y Memorias de Cálculo
Dimensionamiento termomecánico integral para torres residenciales, complejos comerciales, gastronomía e industrias. Modelado 3D BIM paramétrico (LOD 350 a LOD 400), cálculo de pérdidas de carga por Fórmula de Pole (NAG-200 / NAG-201), verificación de presiones residuales mínimas en quemadores, baterías de medidores de gas, estaciones reguladoras de presión (ERMyC), conductos de ventilación reglamentarios y cómputo métrico automatizado de cañerías epoxi y accesorios sin desperdicios.
Trazado exacto de gabinetes, reguladores y salas de medidores.
Interferencias resueltas antes del tendido y pases estructurales.
Firma técnica matriculada COPIME para Metrogas / Naturgy / Camuzzi.
Ficha Técnica de Dimensionamiento y Normativa
Interoperabilidad IFC 4.3 y AutoCAD Plant 3D con familias nativas paramétricas.
Baja presión (≤ 20 mbar) y media presión (0.5 a 4 bar) con rugosidad absoluta k=0.045mm.
Garantía de presión residual mínima de 18 mmca en el artefacto más desfavorecido.
Apto presentación ante Metrogas, Naturgy Ban, Camuzzi Gas y Litoral Gas.
Eliminación absoluta de observaciones en inspecciones previas y finales. Coordinación electromecánica precisa de ventilaciones reglamentarias (rejillas de 100 y 200 cm²), conductos de evacuación de gases (tiro natural y balanceado) y salas de regulación conforme a NAG-200.
Los Cuatro Pilares del Proyecto Ejecutivo de Gas
Estandarización rigurosa bajo entorno BIM para certificar viabilidad de obra, seguridad de vida y cumplimiento del marco legal vigente.

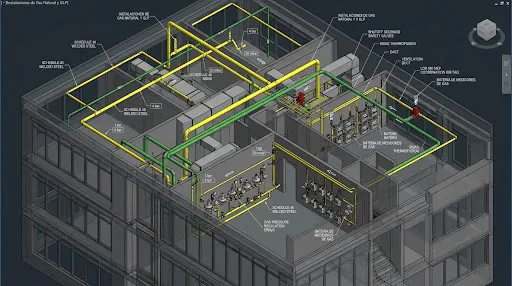

Modelado 3D BIM & Ruteo Coordinado
Ruteo tridimensional de cañería de acero con revestimiento epoxi (termofusión y roscada) y cañería Sch 40. Posicionamiento exacto de pases en losas y vigas sin colisiones con hormigón armado.
Proyecto Ejecutivo & Planos Reglamentarios
Planos de planta, axonométricas a 45° reglamentarias ENARGAS para cuadrillas de montaje, detalles de sala de medidores en batería, estaciones ERMyC y cálculo de ventilaciones.

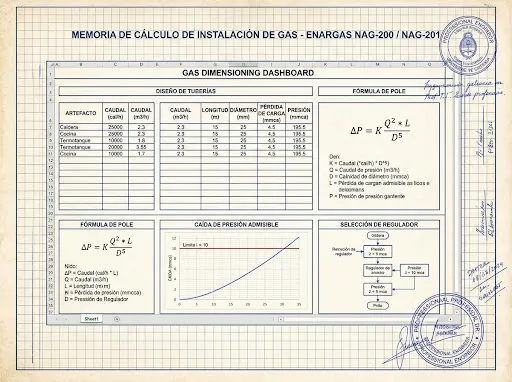

Memorias de Cálculo Termomecánico
Determinación analítica de consumos por artefacto (Kcal/h y m³/h), cálculo de diámetros de tramos y montantes, pérdida de carga acumulada y dimensionamiento de reguladores y limitadores de caudal.
Cómputo Métrico Automatizado (QTO / BOM)
Extracción automatizada de listas de materiales: metros de tubería por diámetro (DN 20 a DN 100), cuplas, codos, llaves esféricas aprobadas, uniones dobles y accesorios según catálogos Sigas y Saladillo.
Auditoría Termodinámica: Parámetros de Cálculo por Tramo y Nudo Crítico de Gas
Matriz analítica de tramos conforme a NAG-200. Gas Natural 9.300 Kcal/m³ // Densidad relativa s = 0.65.
| Tramo / Nudo | Servicio / Fluido | Consumo (Kcal/h) | Caudal Q (m³/h) | Diámetro Nominal | Leq (m) | Pérdida ΔP | Presión Final | Validación ENARGAS |
|---|---|---|---|---|---|---|---|---|
| TR-01 | Gas Natural Media Presión (Red a Regulación) | 120.000 | 12.90 | DN 50 mm (2") Sch 40 | 28.5 | 0.85 bar | 3.15 bar | VALIDADO NAG-201 |
| TR-02 | Distribución Baja Presión Colector Medidores | 85.000 | 9.14 | DN 40 mm (1 1/2") Epoxi | 18.2 | 2.10 mmca | 18.9 mmca | VALIDADO NAG-200 |
| B-01 | Montante Troncal Piso 1 a 12 | 45.000 | 4.84 | DN 32 mm (1 1/4") Sigas | 42.0 | 3.45 mmca | 17.5 mmca | HOMOLOGADO |
| RAM-04 | Distribución Interna Depto Tipo 3 Amb | 22.000 | 2.36 | DN 25 mm (1") Sigas | 14.5 | 1.80 mmca | 18.2 mmca | CONFORME |
| EXT-CAL | Alimentación Sala Calderas Centrales | 180.000 | 19.35 | DN 65 mm (2 1/2") Acero | 31.0 | 4.10 mmca | 17.0 mmca | OPTIMIZADO |
Estructura de la Memoria de Cálculo y Validación
Cálculo de Caudales Simultáneos por Artefacto
Cómputo pormenorizado de anafes, cocinas, termotanques individuales, calderas murales y generadores centrales mediante coeficientes de simultaneidad reales según destino de ocupación.
Curvas de Presión y Verificación de Fórmula de Pole
Validación analítica de la pérdida de carga admisible (ΔP ≤ 10 mmca). Consideración rigurosa de longitudes equivalentes de codos a 90°, llaves de corte y reducciones excéntricas.
Secciones de Ventilación y Remoción de Gases
Dimensionamiento de conductos colectivos de humo (conductos únicos de evacuación de gases de combustión) y aberturas inferiores y superiores para ingreso permanente de aire de combustión.
Aprobación y Gestión de Formularios Oficiales
Emisión de carpetas técnicas completas: Formularios ENARGAS 1022, 3.4A y 3.5, listos para ingreso formal por la distribuidora gasífera sin demoras burocráticas.
Protocolo de Entrega en 5 Fases Ejecutivas
Planificación secuencial que garantiza trazabilidad total desde el cálculo termomecánico inicial hasta el conforme a obra aprobado.
Fase 01: Relevamiento & BEP
Acopio de planos de arquitectura, requerimientos térmicos y fijación de estándares BIM (BEP).
Fase 02: Cálculo Pole
Definición de caudales, dimensionamiento de diámetros, cálculo de montantes y verificación de caídas de presión.
Fase 03: Modelado BIM LOD 350
Ruteo en Revit MEP, sala de medidores en batería, estación ERMyC y cálculo de aberturas de ventilación.
Fase 04: Clash Detection
Matriz de interferencias en Navisworks contra estructura de hormigón, redes sanitarias y conductos de climatización.
Fase 05: Legajo & Aprobación
Emisión de planos axonométricos reglamentarios, cómputo métrico (BOM) y soporte para inspección distribuidora.
Inicie su Proyecto de Gas con Respaldo de Ingeniería Especializada
Complete los parámetros iniciales de su obra. Nuestro equipo técnico responderá con una propuesta de honorarios detallada, cronograma de entregables y alcance BIM específico.
Toda la documentación técnica y planos preliminares compartidos son tratados bajo estrictos protocolos de confidencialidad profesional.
