[ SYS_ELEC_03 ] INGENIERÍA ELÉCTRICA & MODELADO BIM

Modelado BIM de instalaciones eléctricas

Diseño integral de sistemas eléctricos en media y baja tensión bajo metodología BIM (LOD 350 a LOD 500), memorias de cálculo según normativa AEA, esquemas unifilares y cómputos métricos de precisión sin desvíos en obra.

LOD 400+
Detalle de Fabricación
0%
Colisiones en Obra
AEA / IEC
Protocolos Oficiales
BIM_VIEWPORT_03 // REED_BUILDING
NAV 2024.2
High-tech 3D architectural MEP BIM model overlay render of an industrial building office space with colored glowing wireframe paths showing electrical conduit trays, HVAC ducts, switchboard panels, and structural concrete framing under precise studio lighting.
MODELO FEDERADO ACTIVO
ELEC_LOD400_V2.RVT
check_circle Interferencias Clashes: 100% Resueltas
ID: #9938-CL
Subestación: 630 kVA 13.2/0.4kV
Tendido Bandejas: Chapa Perforada 300x50
electric_meter
CERTIFICACIÓN TÉCNICA

Ingeniería FECOTEC de Grado Industrial y Terciario

AUTODESK REVIT MEP ADVANCED
COMPATIBLE OPEN BIM (IFC 4.0)
ESTÁNDAR ISO 19650
Alcance Metodológico

Pilares del Servicio Integral de Ingeniería

Garantizamos la coherencia absoluta entre el cálculo analítico electromecánico y la representación constructiva tridimensional, mitigando sobrecostos por imprevisiones en etapa de obra.

view_in_ar
MÓDULO 01

Modelado BIM 3D/4D (LOD 350-500)

Ruteo tridimensional de bandejas portacables, electroductos, barras conductoras (busways), tableros principales (TGBT), transformadores y subestaciones transformadoras con detección automática de colisiones con estructura y termo-mecánica (HVAC).

Precisión Milimétrica Interoperabilidad IFC
developer_board
MÓDULO 02

Proyecto Ejecutivo y Documentación Técnica

Planos constructivos en planta y corte, esquemas unifilares y multifilares normalizados, detalles de montaje, especificaciones técnicas de materiales y protocolos de prueba rigurosos para la habilitación municipal y de distribuidoras eléctricas.

Formatos DWG / RVT / PDF Listo para Licitación
calculate
MÓDULO 03

Memorias de Cálculo Justificativas

Cálculo de potencias simultáneas instaladas, balanceo de fases, cálculo de corrientes de cortocircuito según IEC 60909, dimensionamiento de conductores por caída de tensión y capacidad térmica, coordinación y selectividad cronométrica de protecciones.

Normas AEA 90364 / IEC Validado con Software ETAP
inventory
MÓDULO 04

Cómputo Métrico (BOM / QTO) y Presupuesto

Extracción directa desde el gemelo digital de metros lineales de cable por sección, canalizaciones, curvas, cajas de pase y elementos de maniobra/protección, eliminando compras excesivas y faltantes críticos en la cadena de suministros de obra.

Base de Datos Abierta Desviación < 2%
REGISTRO DE CONTROL DE CARGAS TÉCNICAS

Matriz de Dimensionamiento por Circuito Tipo

DOC: TAB-ELEC-402
Circuito Destino / Uso Potencia (kW) Ib (A) In Protec. Sección Cond. ΔU (%) Estado
CKT-01 Iluminación LED Nivel 1 a 3 8.40 kW 13.2 A 3x20A 10kA 4x4 mm² Cu 1.12% VERIFICADO
CKT-02 Tomas de Uso Especial (Servidores) 14.80 kW 23.5 A 3x32A 16kA 4x10 mm² Cu 1.48% VERIFICADO
CKT-03 Chiller HVAC Central (VRV 40HP) 36.50 kW 58.0 A 3x80A 25kA 3x35+16 mm² 2.05% VERIFICADO
CKT-04 Alimentador TGBT desde Transformador 220.0 kW 345.0 A 3x400A Regul. 2x(3x185+95) 0.94% VERIFICADO
PANEL TÉCNICO MEP ISO 19650-2

Ficha de Ingeniería

Parámetros normativos y criterios aplicados en proyectos ejecutivos FECOTEC.

Entorno y Software de Modelado:
terminal Revit MEP 2024 / Navisworks / ETAP
Criterio Caída de Tensión Admisible:
Iluminación & Tomas: ΔU ≤ 3.0%
Fuerza Motriz / Motores: ΔU ≤ 5.0%
Factor de Potencia de Diseño:
Compensación Centralizada: cos φ ≥ 0.95
Nivel de Desarrollo BIM Entregable:
LOD 350 hasta LOD 500 (As-Built)
92%
Reducción de Retrabajos

Estadística consolidada en obras electromecánicas modeladas en LOD 400 frente a proyectos tradicionales 2D en papel.

database Cómputo Métrico Automatizado

Listados paramétricos de canalizaciones, curvas, uniones y conductores vinculados directamente al modelo unifilar.

AUDITAR PROYECTO ACTUAL
verified_user
Visado de Ingeniería Habilitado
Colegio de Ingenieros Especialistas (CPIAyE / COPIME)
ENTREGABLES TÉCNICOS NORMALIZADOS

Muestra Gráfica: Memorias, Esquemas y Cómputos

Cada lámina ejecutiva combina la rigurosidad matemática del cálculo electromecánico con la claridad de planos aptos para montaje en obra.

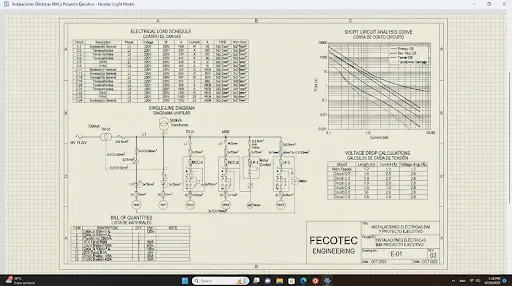

Technical blueprint engineering drawing sheet showing electrical load schedule tables, single-line diagram with transformers and MCC panels, short circuit analysis curve, voltage drop calculations, and bill of quantities on graph paper background labeled FECOTEC engineering.
LÁMINA: ELEC-PL-101 [REV. C]
Escala: 1:50 / 1:100 s/NPT Sistema: Trifásico 380V + N + PE (50 Hz) PROYECTO: NAVE LOGÍSTICA & OFICINAS TERCIARIAS
table_chart 01. PLANILLA DE CARGAS Y POTENCIAS

Resumen minucioso de potencias activas (kW), reactivas (kVAR) y factores de simultaneidad y utilización por cada alimentador troncal.

schema 02. ESQUEMA UNIFILAR INTELIGENTE

Topología jerárquica desde acometida en media tensión hasta subtableros seccionales con características de poder de corte de cada breaker.

show_chart 03. CURVAS DE SELECTIVIDAD I²t

Coordinación cronométrica y amperimétrica para asegurar que ante una falla actúe únicamente la protección aguas arriba más cercana.

receipt_long 04. CÓMPUTO MÉTRICO POR FABRICANTE

Estandarización compatible con insumos de primeras marcas (Schneider Electric, Prysmian, ABB, Siemens, Saladillo / Awaduct).
