DIVISIÓN CÁLCULO ESTRUCTURAL CIRSOC 201 / CIRSOC 301 / INPRES-CIRSOC HOMOLOGACIÓN COPIME / CPIC

Diseño y Cálculo Estructural de Hormigón Armado y Acero: Proyecto Ejecutivo y Memorias de Cálculo

Modelado estructural tridimensional con cálculo por elementos finitos (FEA en ETABS y SAP2000), dimensionamiento y verificación sismorresistente bajo normativa CIRSOC 103/201/301, optimización topológica de secciones, planos de armaduras de detalle milimétricas (acero ADN 420), despiece y planillas de doblado de hierros automatizadas, verificación de fundaciones directas e indirectas (plateas, pilotes y cabezales) e integración BIM LOD 400 para prevenir interferencias con pases de instalaciones MEP.

MOTOR: ETABS v21.1 / SAP2000
ESTÁNDAR: ISO 19650 BIM
ACERO: ADN 420 / ASTM A36
CONTROL: 0 Clashes MEP Cert.
NIVEL DE MODELADO BIM view_in_ar
LOD 400

Detalle de armaduras barra por barra, anclajes químicos, nudos metálicos y pases electromecánicos integrados.

TOLERANCIA DIMENSIONAL: ± 1.5 MM
NORMATIVA NACIONAL fact_check
CIRSOC 201 / 301

Cumplimiento estricto INPRES-CIRSOC (Zonas sísmicas 0 a 4), análisis espectral y verificación al vuelco y corte.

ESPECTRO SÍSMICO: DINÁMICO MODAL
OPTIMIZACIÓN DE CUANTÍA trending_down
-12% a -18%

Reducción sistemática en peso de acero y volumen de hormigón sin comprometer ningún factor de seguridad estructural.

RETORNO DE INVERSIÓN: CAPEX INMEDIATO
CONSOLA TÉCNICA DE MODELADO DIGITAL & ANÁLISIS DE ESFUERZOS

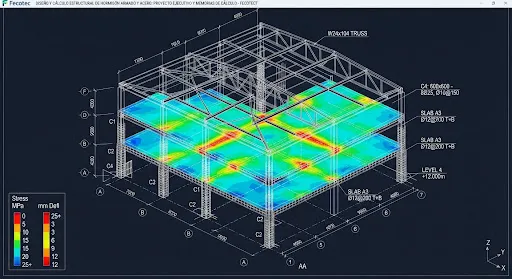

Visor de Modelo Tridimensional: Integración Estructural & Mapa de Tensiones FEA

COORDINACIÓN MULTICAPA: HORMIGÓN + ESTRUCTURA METÁLICA + MEP
hub FECOTEC-REVIT-ETABS-FEA.IFC PROYECCIÓN AXONOMÉTRICA [X, Y, Z]
MALLA DE ELEMENTOS: 250mm x 250mm DEAD: 3.5 ton | LIVE: 5.0 kN/m²
Detailed 3D architectural engineering structural wireframe render of a multi-story concrete and steel commercial building. Isometric CAD visualization showing finite element analysis stress heatmap on slabs transitioning from cyan to green, yellow, and red stress peaks at 25 MPa and 12 mm deflection. White technical dimension lines, rebar column reinforcement details, structural steel trusses W24x104 I-beams, coordinate axes X Y Z, and engineering annotations on dark navy blueprint background.
TELEMETRÍA DE ELEMENTOS FINITOS (FEA)
Tensión Máxima Admisible: 25.0 MPa
Flecha Máxima Elástica: 12 mm (L/500)
Hormigón Especificado: H-30 / H-35
Acero Estructural: ADN 420 / Perfiles W
Software de Cálculo: CSI ETABS / Revit
Flecha 12mm FEA 25MPa Verif. OK
Volumen Hormigón Estimado
1.480 m³
Dosificación H-30 / H-35 R28
Acero Total Modelado
142.5 Ton
Acipar ADN 420 + Perfiles W
Interferencias MEP Resueltas
100% Verificado
0 Clashes con cañerías/conductos
Firma y Matrícula Profesional
CPIC / COPIME
Responsabilidad Civil Habilitada
ESTÁNDAR DE INGENIERÍA INTEGRAL

Los Cuatro Pilares del Proyecto Ejecutivo Estructural

Cada plano y memoria producida por FECOTEC S.A. responde a una cadena de control de calidad bajo normas ISO 9001:2015 e ISO 19650 BIM.

01 layers

Modelado BIM 3D & Detallado de Armaduras

Modelado de barras barra por barra en Revit Structure, especificación de recubrimientos según ambiente de exposición y control riguroso de densidades de armado en nudos viga-columna críticos para garantizar el colado del hormigón.

PRECISIÓN: BARRA POR BARRA (LOD 400)
02 architecture

Planos de Encofrados y Pases MEP

Generación automatizada de planos de encofrado con cotas exactas a ejes de replanteo, niveles de fondo de viga y losa, y coordenadas milimétricas de pases e inserciones para cañerías sanitarias, eléctricas y climatización previas al colado.

0 PICADOS POSTERIORES EN OBRA
03 calculate

Memorias de Cálculo & Análisis FEA

Memoria de cálculo analítica y computacional paso a paso, combinaciones de estados de carga gravitatorias, viento (CIRSOC 102) y sismo dinámico espectral (CIRSOC 103), debidamente sellada y firmada por ingenieros matriculados CPIC/COPIME.

VALIDACIÓN MATRICULAR VINCULANTE
04 table_chart

Planillas de Doblado y Cómputo Automatizado

Planillas de doblado y corte de hierros con códigos de forma estandarizados, longitudes de empalme y anclaje paramétricas directas a cortadora industrial. Desvío de cómputo en obra garantizado inferior al 1.0%.

DESVÍO MATERIAL < 1.0% EN OBRA
REGISTRO TÉCNICO DE CÁLCULO ESTRUCTURAL

Planilla Técnica de Dimensionamiento y Esfuerzos por Nivel

Nivel / Sector Elemento Dimensiones / Perfil Tensión Máx. / Carga (kN) Armadura Principal / Calidad Flecha Calculada Estado Verificación
Subsuelo - Fundaciones Cabezales y Pilotes Ø60cm Cabezal 180x180x90 cm Carga Axial: 3.400 kN H-30 + ADN 420 (8 Ø20) Asent. 3.2 mm check_circle CIRSOC 201 OK
Planta Baja Columnas + Tabiques Sismo Columnas 40x60cm + Muro e=20cm Momento Flector: 420 kNm H-35 + ADN 420 (12 Ø25) Deriva 0.0018 rad check_circle CIRSOC 103 OK
Pisos 1 al 4 Losas Macizas y Vigas Placas Losa e=15cm / Vigas 20x55cm Carga Útil: 3.0 kN/m² H-30 + Malla ADN 420 Ø8 c/15 8.2 mm (< L/450) check_circle CIRSOC 201 OK
Terraza y Remate Pórtico y Cabriadas Metálicas Perfil W24x104 / Tubulares Viento 130 km/h (CIRSOC 102) Acero F-24 / ASTM A36 Flecha 6.4 mm check_circle CIRSOC 301 OK
NOTA TÉCNICA: Coeficientes de mayoración de carga CIRSOC 201-2005: U = 1.2 D + 1.6 L. Acero con límite de fluencia fy = 420 MPa. REVISIÓN: REV-03 (APROBADO PARA CONSTRUCCIÓN)
VALIDACIÓN Y CONTROL DE CALIDAD

Memorias de Cálculo Rigurosas, Dinámica Sísmica y Ensayos

tsunami

Análisis Sísmico Dinámico Espectral (CIRSOC 103)

Modelado modal espectral computacional con acelerogramas de diseño según zonificación sísmica del INPRES. Verificación de derivas entre pisos, efectos P-Delta y torsión accidental en estructuras asimétricas.

ESPECTRO INPRES-CIRSOC // CONTROL DE DUCTILIDAD
precision_manufacturing

Diseño de Uniones y Nudos Metálicos (AISC / CIRSOC 301)

Cálculo milimétrico de uniones soldadas y abulonadas con pernos ASTM A325 / A490 de alta resistencia. Verificación de cartelas, chapas de nudo a corte y tracción, y placas base con pernos de anclaje empotrados.

CONEXIONES A MOMENTO / ANCLAJES HILTI HUS3
terrain

Estudio de Suelos e Interacción Suelo-Estructura

Integración paramétrica de ensayos de penetración estándar (SPT), determinación de tensión admisible de suelo y módulo de balasto elástico para cálculo de plateas de fundación, cabezales y pilotes de gran diámetro.

COEFICIENTE BALASTO // CONTROL DE ASENTAMIENTO DIFERENCIAL
science

Pliegos de Especificaciones Técnicas y Plan de Ensayos

Plan de aseguramiento y control de calidad (QA/QC): protocolos de rotura de probetas cilíndricas de hormigón a 7, 14 y 28 días (Norma IRAM 1524), ensayos no destructivos de esclerometría y ultrasonido, y certificados de tracción de aceros.

PROTOCOLO IRAM 1524 // ENSAYOS ULTRASÓNICOS EN OBRA
METODOLOGÍA DE INGENIERÍA EJECUTIVA

Protocolo de Entrega en 5 Fases Estructuradas

FASE 01
SEMANA 1

Relevamiento y Criterios

Compatibilización de arquitectura, estudio de mecánica de suelos, definición de estados de carga y normativa CIRSOC aplicable.

Entregable: Bases de Cálculo
FASE 02
SEMANA 2

Prediseño y Modelo FEA

Modelo analítico tridimensional en ETABS/SAP2000, análisis estático y dinámico modal, optimización preliminar de secciones.

Entregable: Reporte FEA
FASE 03
SEMANAS 3-4

Modelado BIM LOD 350

Modelado de armaduras completas en Revit Structure, detalle de estribados y anclajes sismorresistentes.

Entregable: IFC Estructural
FASE 04
SEMANA 5

Coordinación de Pases MEP

Detección y resolución de colisiones con cañerías cloacales, pluviales, HVAC y bandejas de cables. Planos de reservas de pases.

Entregable: Clash Matrix 0 Clashes
FASE 05
SEMANA 6

Legajo Final y Firma

Planos ejecutivos de replanteo y armaduras en DWG/PDF, planillas de doblado paramétricas y memoria de cálculo firmada CPIC/COPIME.

Aprobado para Obra
SOLICITUD DE PROYECTO EJECUTIVO

Inicie el Proyecto Ejecutivo y Cálculo Estructural de su Obra

Complete los datos técnicos para que nuestro equipo de ingenieros estructurales matriculados elabore una propuesta técnica y económica formal dentro de las 24 horas hábiles.

support_agent GUARDIA TÉCNICA ESTRUCTURAL

Atención Directa de Ingeniería

Para proyectos en licitación urgente o consultas de viabilidad estructural, comuníquese de forma directa con la Jefatura de Cálculo.

mail info@fecotec.com.ar
location_on Caaguazú 6144, Ciudad de Buenos Aires
schedule Lunes a Viernes: 08:00 a 18:30 HS
RESPALDO MATRICULAR Y CERTIFICACIÓN
Colegio Profesional CPIC: Matrícula Nac. Activa
Colegio Profesional COPIME: Ing. Estructural Reg.
Póliza Seguro Resp. Civil: Allianz Argentina
Compatibilidad BIM: Revit / IFC 2x3 & 4
Logo Oficial Fecotec S.A. DIVISIÓN CÁLCULO ESTRUCTURAL & MODELADO BIM LOD 400
shield GARANTÍA ESTRUCTURAL BAJO NORMA CIRSOC 201/301
